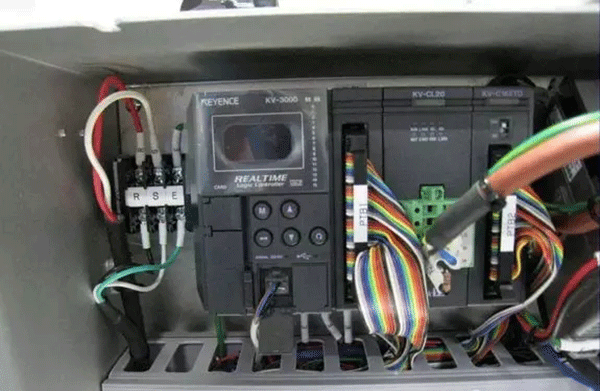

今天西安泰富西瑪電機技術人員跟大家分享一個變頻電機對地故障實際案例：客戶反饋試機時電機對地了。我們到達客戶現場試驗發現確實存在對地情況。當進一步檢查，結果并未查出電機有什么問題，倒是客戶電機與控制柜之間的電纜出現了問題。這件事讓我們聯想到變頻條件下的變頻電纜。

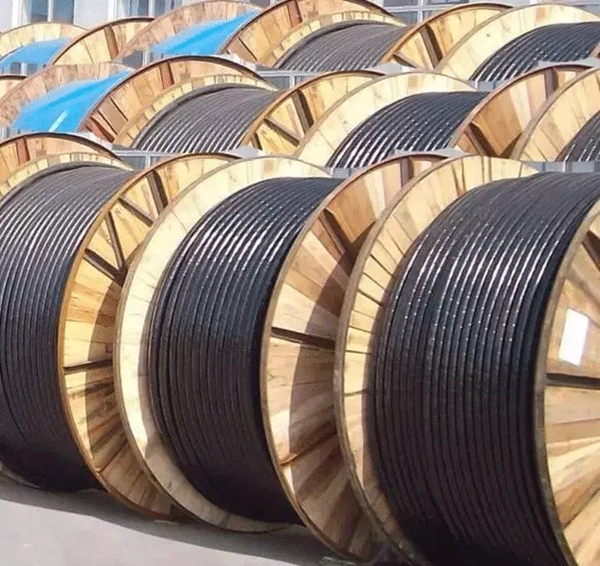

      變頻電機在電纜選擇時不能只關注電纜電壓及耐熱等級，還必須高度關注應用到變頻電機的特殊情況。

變頻條件對電纜的影響

      脈沖電壓對絕緣的影響。變頻電源的頻率調節范圍較寬，不論頻率高低，具有一個主頻率的波形輪廓，它包含了許多高次諧波，作為一種行波經多次反射，幅值疊加可達到工作電壓的數倍，而且電纜越長，幅值電壓越高，若電纜絕緣安全系數不高，很可能會被擊穿。
      石油開采工況中的潛油泵，使用電纜長度要數千米，如果在工頻條件下，電纜能保證長期正常運行，但是，如果在變頻條件下，電纜投入運行數小時即有發生擊穿的事實案例，這說明脈沖過電壓對電纜有較大的危害。
      電纜自身對外發射電磁波。一般變頻家用電器（如空調）為單相供電，電纜長度很短，功率也相對較小，設備設計時已將變頻電源、連接電纜和變頻電機一并設置在金屬殼體內，有效抑制了電磁波對外發射。
變頻電纜的結構改進措施

      絕緣的電氣擊穿問題。 變頻電機大量應用后，大多數情況選用一般電力電纜，如聚氯乙烯絕緣、護套電纜或交聯聚乙烯絕緣聚氯乙烯護套電纜，由于電纜本身耐壓水平較高，很少發生電纜本體擊穿。但對于前面所述的油田泵環境則不能一概而論。

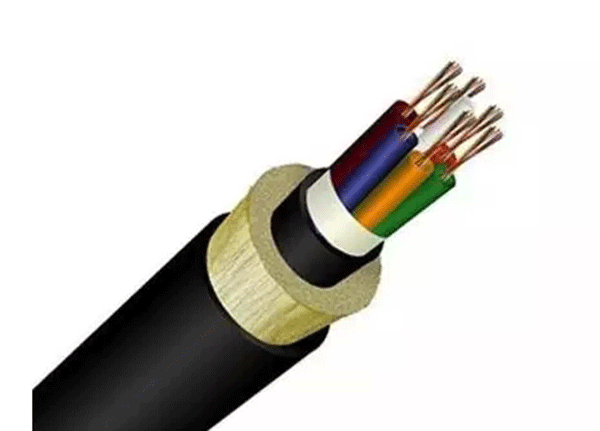

      高頻電磁波對環境污染問題。雖然目前沒有國家規范規定電纜發射電磁波造成環境污染的考核指標，但抑制對外高頻干擾是必須做到的。目前電纜廠家采用的措施主要包括以下方面：（1）改善絕緣線芯的排列。如對于低壓4芯電纜，將原來的不對稱結構，通過將第四芯分解為三個截面較小的絕緣芯，成為三大三小線芯對稱電纜，這樣就解決了對稱性問題。（2）加強屏蔽結構。采用銅帶搭蓋縱包并軋紋是較為先進的結構和工藝，形成了全封閉金屬層，只要厚度適當，可達到有效的屏蔽功能。
      將屏蔽層接地。屏蔽層接地是抑制電磁波對外發射的必要條件，銅線編織屏蔽的接地方式較容易解決。

      外加護套。這種電纜大多數敷設在室內，一般不需鎧裝，雖然不完全排除用聚氯乙烯護套，但選用高密度聚乙烯更為合適。

      電纜的附加試驗一般低壓電纜不需要進行脈沖電壓試驗，但對 于3.6/6 kV 及以上的電纜應按規定進行脈沖電壓試驗。

      變頻電機的連接電纜情況略有不同，需要承受高頻脈沖電壓。高頻波振幅可達1200～1900 V ，振鈴頻率約 100～2000 kHz ，對電纜進行脈沖電壓試驗（型式試驗）是測試電纜絕緣水平的有效方法。
