在高壓定子繞組中常出現(xiàn)藍(lán)色熒光的局部游離放電，并伴有嗤嗤聲，這種現(xiàn)象稱為電暈。電暈產(chǎn)生臭氧（O3）及氮的氧化物（N0、NO2），它們與潮氣結(jié)合成有害的酸性物質(zhì)，腐蝕絕緣。電暈還可使絕緣局部發(fā)熱，加速絕緣老化，嚴(yán)重時(shí)將迅速破壞絕緣。Ms.參今天與大家簡(jiǎn)單談?wù)劯邏弘姍C(jī)電暈及槽部電暈、電腐蝕問題防范。

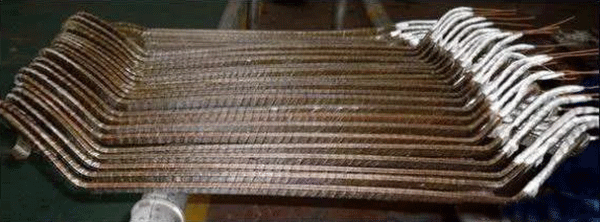

關(guān)于繞組電暈

      繞組最容易產(chǎn)生電暈的部位有：（1）線圈絕緣的內(nèi)層氣隙；（2）線圈出槽口處及通風(fēng)道口；（3）線圈絕緣表面與槽壁之間的空隙；（4）繞組端部的相鄰線圈之間的間隙及引線與端箍處。

      熱固性絕緣表面防電暈層與槽壁接觸不良或不穩(wěn)定時(shí)，在電磁振動(dòng)的作用下，接觸點(diǎn)若即若離，引起火花放電，這種火花放電的能量可達(dá)電暈放電的數(shù)百倍，局部溫度可高達(dá)數(shù)百度，使絕緣表面造成深1毫米以上的麻孔，麻孔的位置由于振動(dòng)而經(jīng)常變動(dòng)，這就是所謂電腐蝕現(xiàn)象。
槽部電暈的起因和防止方法

      高壓定子繞組槽部外表面與槽壁間存在間隙，絕緣表面在間隙處的場(chǎng)強(qiáng)EaM,當(dāng)未作防暈處理時(shí)，可當(dāng)作雙層介質(zhì)平板電容器來(lái)計(jì)算。

式(1)中:

Uφ——相電壓（kV）；

δa——嵌裝間隙（cm)；

δi——單邊絕緣厚度（cm)；圖國(guó)-36線圈的槽間間隙

εa——空氣的介電系數(shù)；

εi—一絕緣的介電系數(shù)。

      若EaM之值大于或等于均勻電場(chǎng)中的空氣擊穿場(chǎng)強(qiáng)EbM時(shí)，則將發(fā)生電暈。

      即使工作電壓時(shí)，繞組絕緣表面和槽壁間的氣隙也將產(chǎn)生電暈。在繞組轉(zhuǎn)角、通風(fēng)道和槽口處，由于電場(chǎng)發(fā)生畸變，這些部位將在較低工作電壓時(shí)就產(chǎn)生電暈現(xiàn)象。

      實(shí)踐證明，當(dāng)電機(jī)額定電壓不超過(guò)3kV時(shí)，槽內(nèi)無(wú)電暈現(xiàn)象；在額定電壓為6千伏時(shí)，槽內(nèi)就可能產(chǎn)生電暈，在額定電壓大于10千伏時(shí)，實(shí)際上所有空隙都將出現(xiàn)電暈現(xiàn)象。

      為了消除絕緣內(nèi)部的電暈，需要對(duì)線圈的絕緣包扎、浸漬和壓型進(jìn)行規(guī)范的處理，使絕緣層緊實(shí)無(wú)氣隙，對(duì)6千伏以上的線圈必須通過(guò)tgδ的測(cè)定來(lái)判斷絕緣內(nèi)部質(zhì)量。運(yùn)行經(jīng)驗(yàn)證明：Δtgδ控制在允許的范圍內(nèi)，即可認(rèn)為線圈內(nèi)都電暈問題已解決，因此，防暈處理只考慮線圈表面的電暈。

      要消除相壁和絕緣表面之間的電暈，最普通的方法是在絕緣表面加上低電阻的防暈層。一方面使通風(fēng)槽口電場(chǎng)分布較為均勻，降低軸向磁場(chǎng)；另一方面低電阻防暈層與和槽壁接觸將間隙短路。若防暈層的電阻很低，則電暈層只要有一點(diǎn)穩(wěn)定接地，即可將絕緣表面與槽壁間的間隙全部短路，不再產(chǎn)生電暈。但為了減少防暈層的損耗，防暈層的電阻也不宜太低，這樣就使離接觸點(diǎn)較遠(yuǎn)的防暈層處于電容電流在防暈層上產(chǎn)生的電壓降所決定的電位。防暈層表面電阻率ρs越小，或接觸點(diǎn)間的距離越短，也就是防暈層接地情況越好，電容電流產(chǎn)生的電壓降就越小，產(chǎn)生電暈的可能性也就越少。實(shí)踐證明；用熱塑性絕緣的線圈與槽壁的接觸點(diǎn)較多，當(dāng)，ρs=104~105歐時(shí)，基本上可以防止電暈產(chǎn)生。

槽部電腐蝕的起因和防止方法

      在槽部線圈防暈層與槽壁兩接觸點(diǎn)跨距中心處的防暈層表面上，除了上述電容電流在防暈層上產(chǎn)生的電壓降外，還有主磁通和槽漏磁在防暈層上感應(yīng)的電動(dòng)勢(shì)。在線負(fù)荷低的電機(jī)中，槽漏磁感應(yīng)的電動(dòng)勢(shì)較小，可以忽略不計(jì)，因此，兩接觸點(diǎn)跨距中心處的最大電壓等于電容電流產(chǎn)生的電壓降與主磁通感應(yīng)電動(dòng)勢(shì)的矢量相加。實(shí)驗(yàn)證明：在電磁振動(dòng)下，這種合成電壓達(dá)到130~150伏時(shí)，間隙就會(huì)產(chǎn)生強(qiáng)烈的火花放電，腐蝕絕緣。為了避免產(chǎn)生電腐蝕現(xiàn)象，必須在工藝上采取措施，盡量縮短穩(wěn)定接觸點(diǎn)間的距離和選擇合理的防暈層表面電阻率。

      對(duì)于熱固性絕緣線圈，一般要求穩(wěn)定接觸點(diǎn)間的跨距小于50厘米，為此，必須采用一定的固定措施，以保證線圈表面和槽壁有足夠的穩(wěn)定接觸點(diǎn)。同時(shí)防暈層表面電阻率，在大容量電機(jī)中，應(yīng)不大于5×104歐，中容量電機(jī)應(yīng)不大于5×105歐；為了不使防暈層損耗增加太大，在大容量電機(jī)中防暈層表面電阻率和中容量電機(jī)不應(yīng)低于5×103歐。

      轉(zhuǎn)載請(qǐng)說(shuō)明來(lái)自西安泰富西瑪電機(jī)（西安西瑪電機(jī)集團(tuán)股份有限公司）官方網(wǎng)站：http://www.yuzihao.cn/zixun/dianjibaike257.html

      以上內(nèi)容由西安泰富西瑪電機(jī)（西安西瑪電機(jī)集團(tuán)股份有限公司）網(wǎng)絡(luò)編輯部收集整理發(fā)布，僅為傳播更多電機(jī)行業(yè)相關(guān)資訊及電機(jī)相關(guān)知識(shí)，僅供網(wǎng)友、用戶、及廣大經(jīng)銷商參考之用，不代表西安泰富西瑪電機(jī)同意或默認(rèn)以上內(nèi)容的正確性和有效性。讀者根據(jù)本文內(nèi)容所進(jìn)行的任何商業(yè)行為，西安泰富西瑪電機(jī)不承擔(dān)任何連帶責(zé)任。如果以上內(nèi)容不實(shí)或侵犯了您的知識(shí)產(chǎn)權(quán)，請(qǐng)及時(shí)與我們聯(lián)系，西安泰富西瑪電機(jī)網(wǎng)絡(luò)部將及時(shí)予以修正或刪除相關(guān)信息。
